株式会社スイッチサイエンス（以下スイッチサイエンス、本社：東京都新宿区、代表取締役：金本茂）は、 Raspberry Pi財団が独自に開発したRP2350マイコンの80ピンパッケージであるRP2350B を搭載した基板シリーズ「Picossci（ピコッシィ）2B」として、「Picossci 2B RP2350B ピッチ変換基板」と「Picossci 2B 8chアナログ入力開発ボード」を発売しました。
「Picossci 2B RP2350B ピッチ変換基板」は、RP2350B と、コアとなる周辺回路をまとめたマイコンボードです。基板上には Flash-ROM、水晶発振子、電源回路、スイッチ、LED が集積されており、RP2350B の機能を最大限使えるように、全てのIOピンとSWD端子、USB端子を引き出しています。また、USBコネクタは搭載せず、1.27mmピッチの端面スルーホール仕上げとすることで、他基板への実装性と設計自由度を両立しています。
「Picossci 2B 8chアナログ入力開発ボード」は、RP2350Bを搭載したコンパクトなマイコンボードです。外部ピンは2.54 mm間隔の2×10ピン形状で、ピンヘッダを実装することでブレッドボードで利用することが可能です。RP2350B に搭載されている8ch のアナログ入力ポートと8ピンのGPIOピンを外部ピンに接続しており、コンパクトながら応用範囲の広い構成です。基板上には、 汎用LED x 2（赤／黄緑）、SWD信号、リセットボタン、USB Type-Cコネクタが搭載されています。

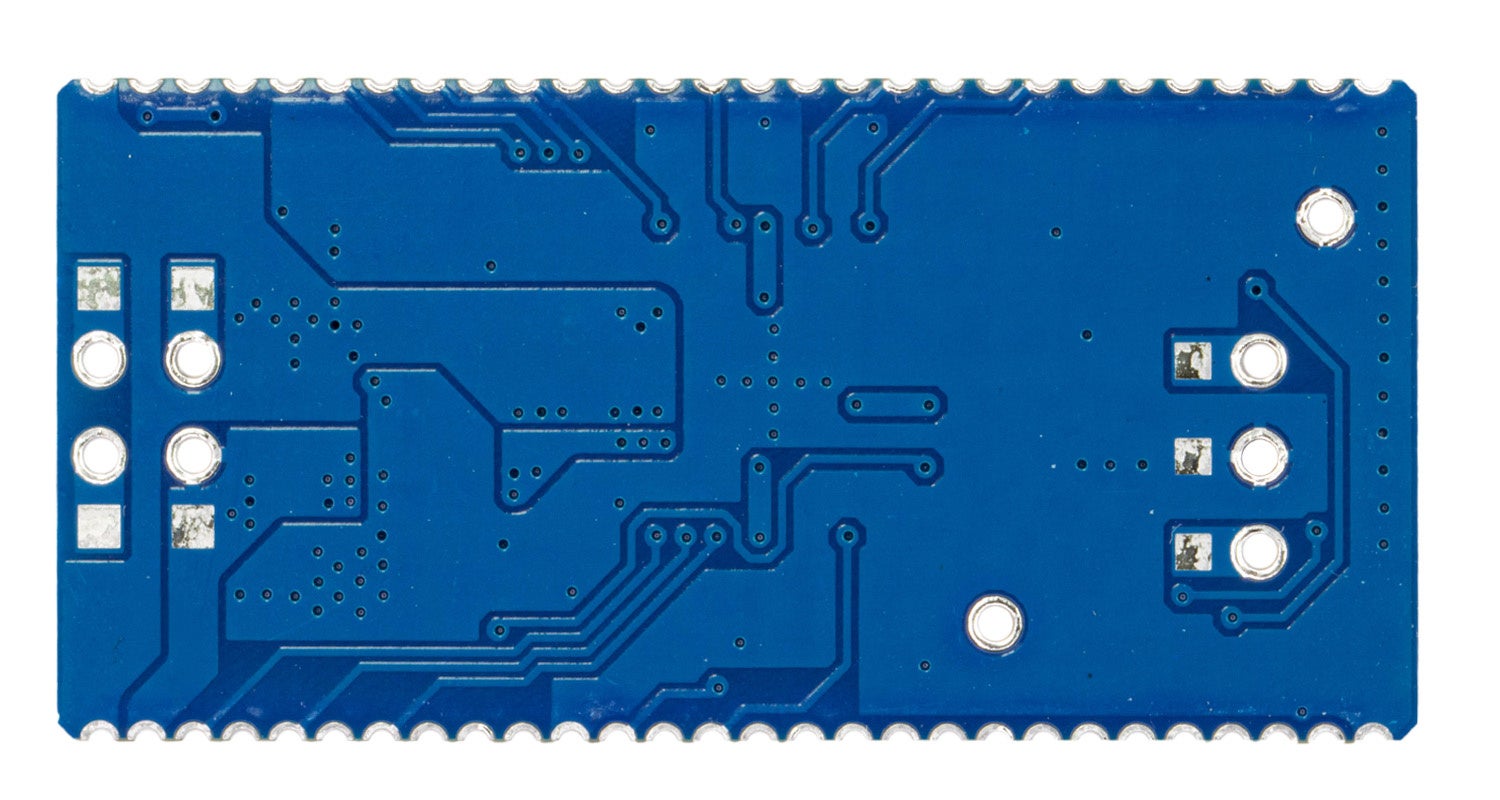

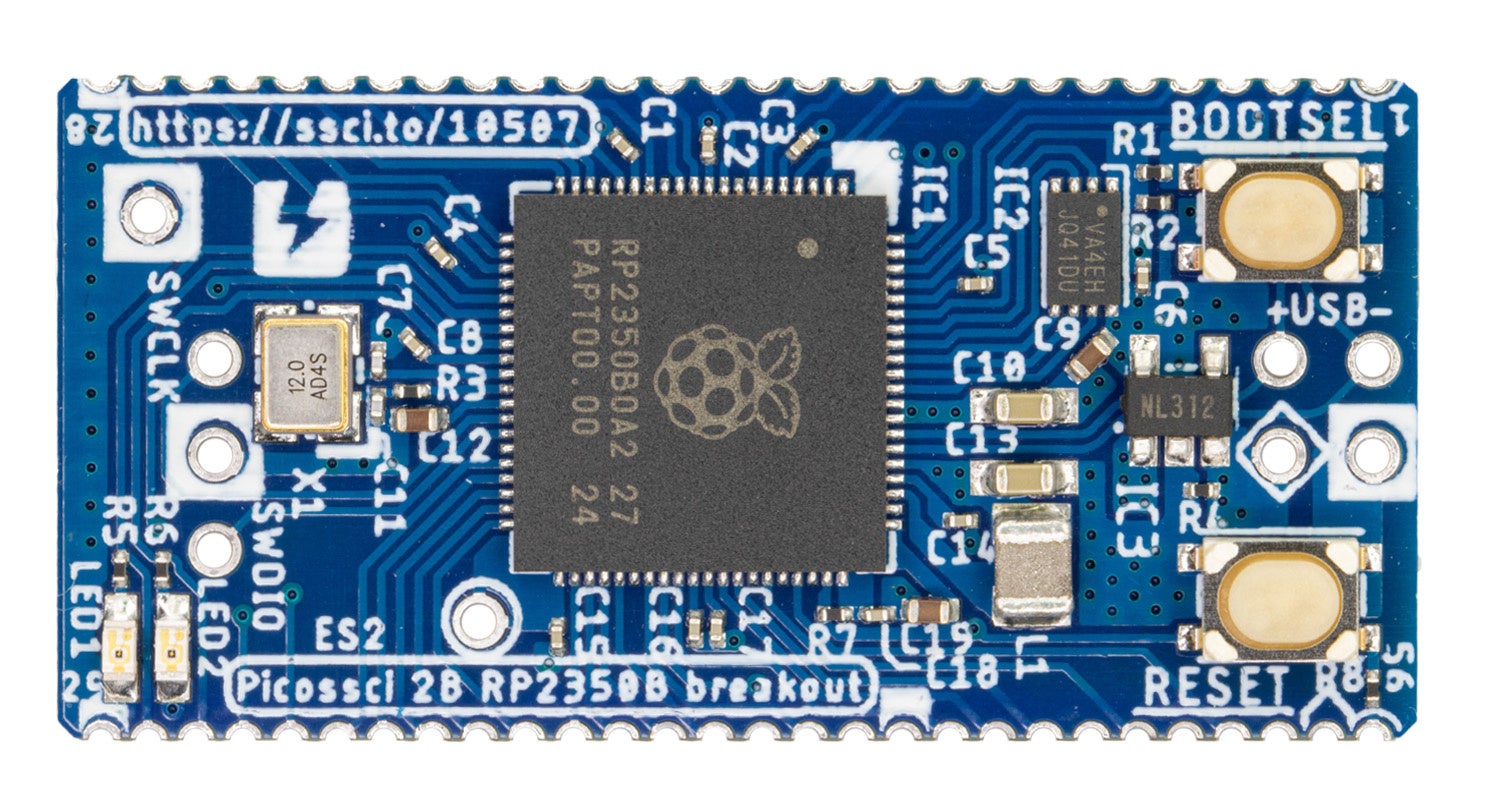

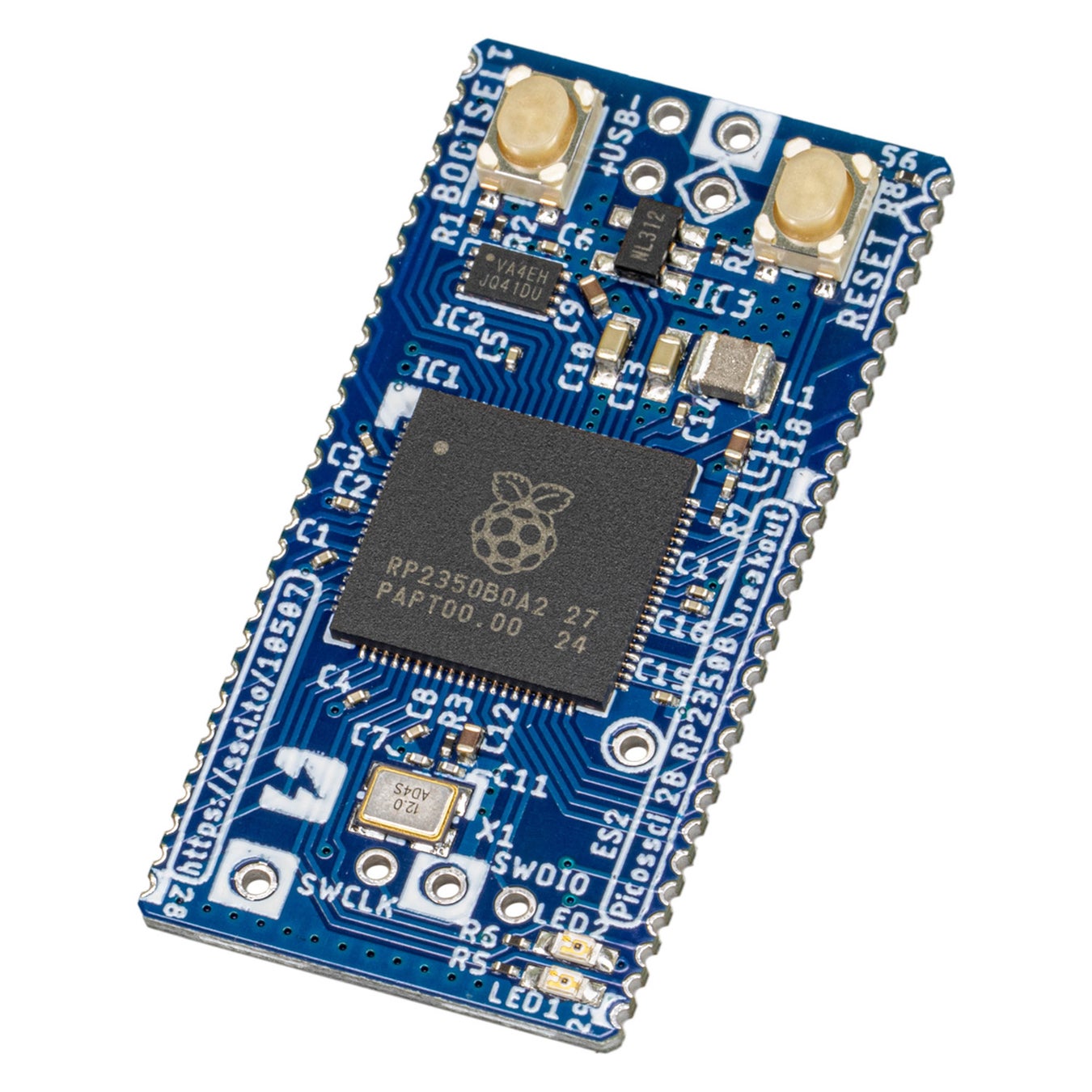

「Picossci 2B RP2350B ピッチ変換基板」
基板仕様
RP2350B 搭載
32 Mbit Flash ROM 搭載
12.000 MHz水晶発振子搭載
3.3 V／700 mA 出力電源回路搭載（3.5 V ～ 6.0 V 入力）
RESET ボタン、BOOTSELボタン搭載
2 x LED（赤／黄緑）搭載（GP24／GP25 ピンと共用）
入出力ピンは 28ピン（1.27 mm ピッチ）× 2列
入出力ピン、USB 信号は端面スルーホール仕上げ
SWD信号、USB 信号はスルーホール仕上げ
基板外形：36.83 mm × 17.8 mm（1450 mil × 700 mil）
基板端厚み：1.0 mm

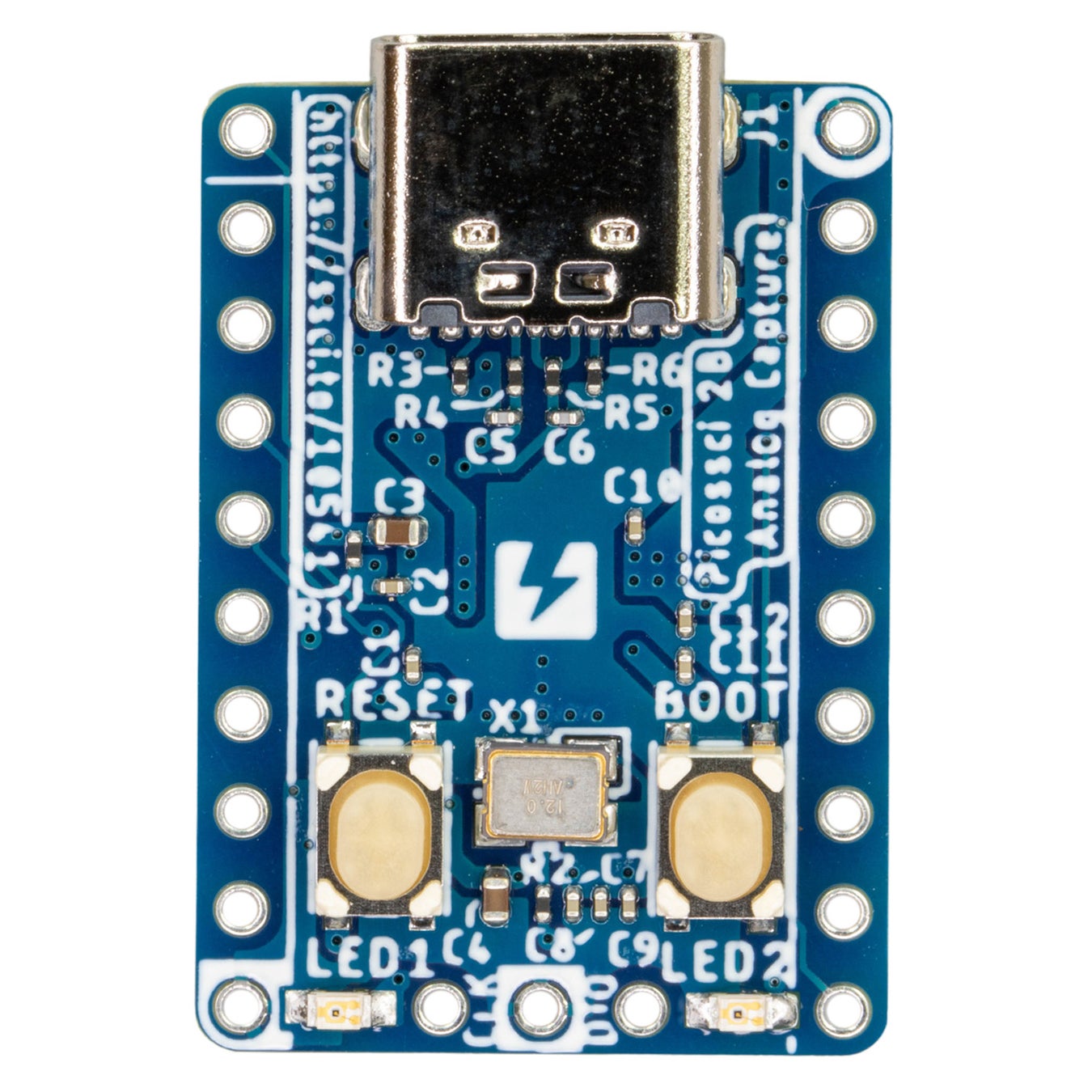

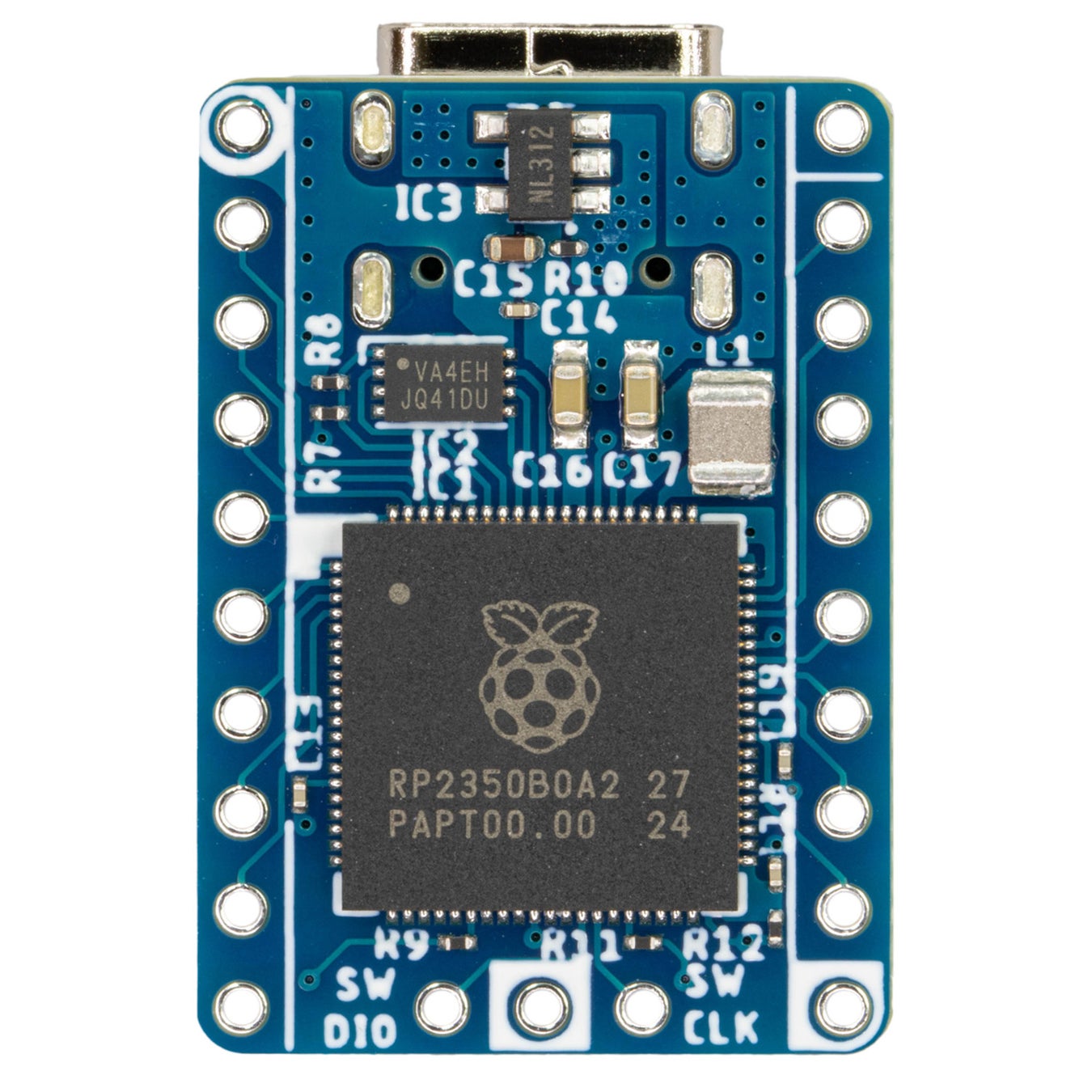

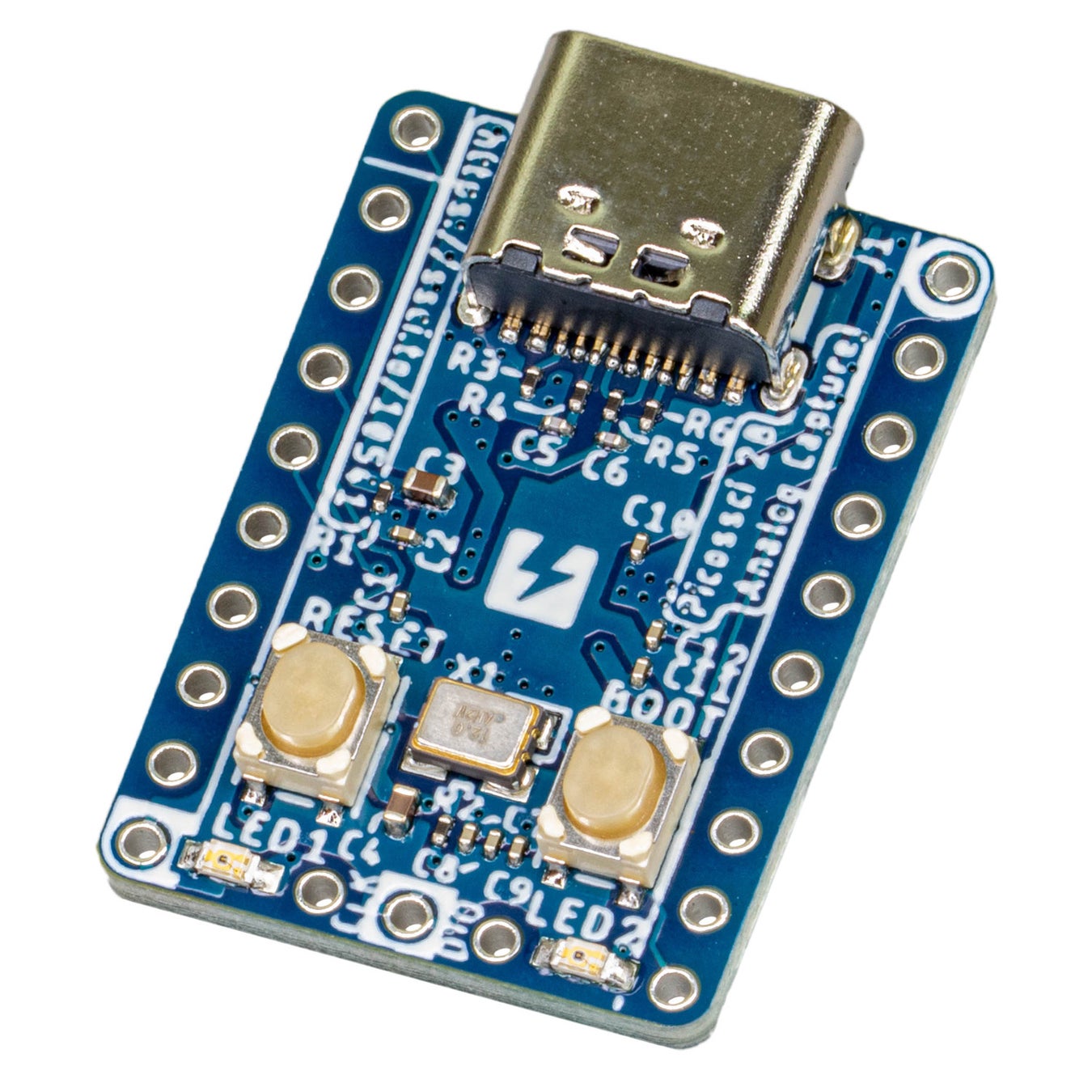

「Picossci 2B 8chアナログ入力開発ボード」
基板仕様
RP2350B 搭載
32 Mbit Flash ROM 搭載
12.000 MHzクロック発振器搭載
8ch アナログ入力ポート
8 x GPIO
3.3 V／700 mA 出力電源回路搭載（3.3 V出力ピン有り）
RESET ボタン、BOOTSELボタン搭載
2 x 汎用LED（赤／黄緑）搭載
USB Type-C コネクタ搭載
販売情報
スイッチサイエンスのウェブショップ（ https://www.switch-science.com/ ） にて販売します。
型番 SSCI-105071
商品名 Picossci 2B RP2350B ピッチ変換基板
価格（消費税込み） 2,310 円
購入ページ https://ssci.to/10507
型番 SSCI-105415
商品名 Picossci 2B 8chアナログ入力開発ボード（RP2350B搭載）
価格（消費税込み） 2,750円
購入ページ https://ssci.to/10541
